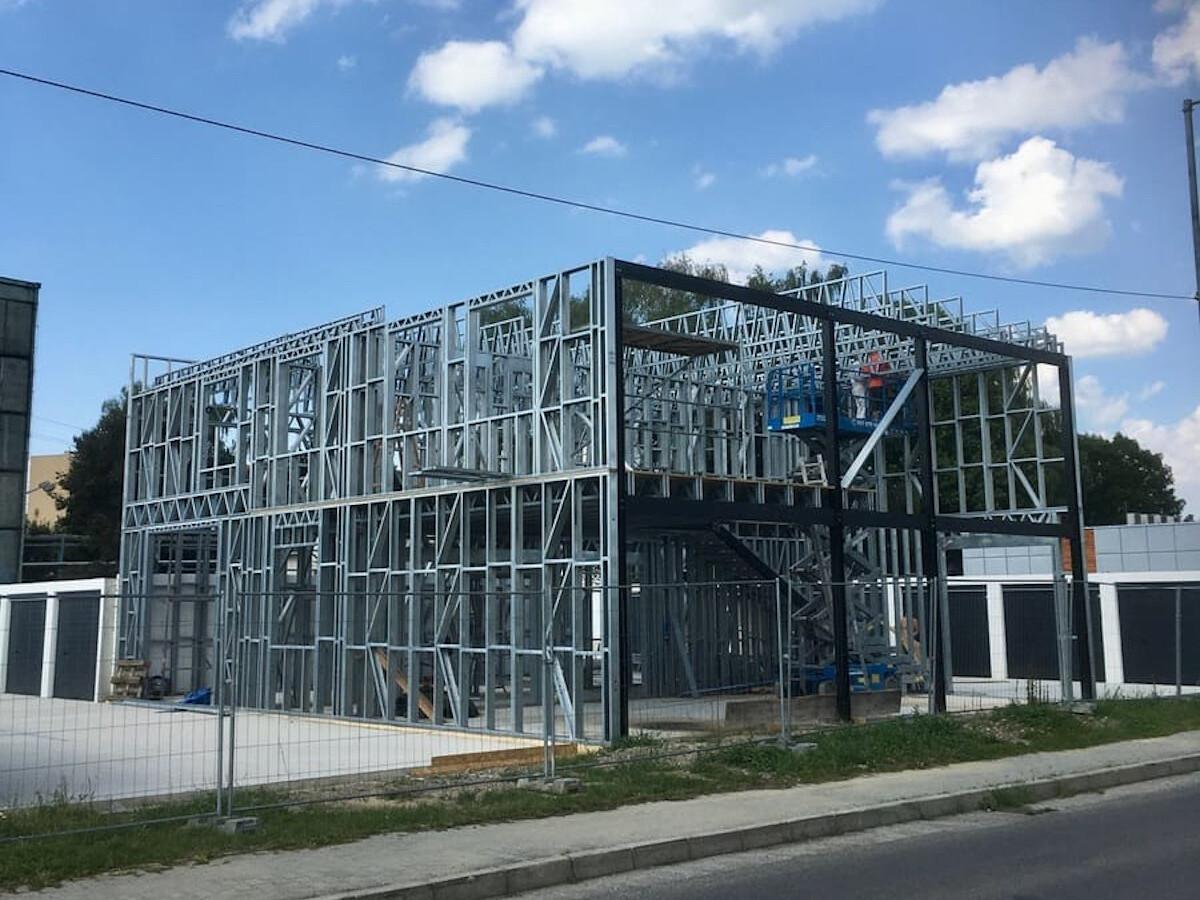

LGSF — lehké konstrukce z tenkostěnné oceli
Co zkratka LGSF znamená, podle jakých norem se systém navrhuje a co z jeho vlastností je skutečně doložené.
Co je LGSF
LGSF (Light Gauge Steel Framing) je stavební systém, jehož nosnou kostru tvoří tenkostěnné ocelové profily tvarované za studena z pozinkovaného ocelového pásu. Profily se válcují na CNC linkách, skládají do stěnových panelů a střešních vazníků a na stavbě se spojují šrouby – bez svařování a bez mokrých procesů. V odborné literatuře se stejná technologie označuje také jako cold-formed steel (CFS), česky lehká nebo tenkostěnná ocelová konstrukce.
Co znamená zkratka LGSF
Jedna technologie, řada názvů. Všechny níže uvedené pojmy označují totéž.
Light Gauge Steel Framing
Doslova „stavění z oceli malé tloušťky“ – anglický termín používaný v Evropě, Austrálii i na Blízkém východě.
Anglické varianty
- Light Gauge Steel Frame
- LGS
- LSF (Light Steel Frame)
- CFS (Cold-Formed Steel)
CFS (cold-formed steel) je inženýrské označení téhož materiálu; používá se hlavně v technické literatuře.
České ekvivalenty
- lehká ocelová konstrukce
- tenkostěnná ocelová konstrukce
- za studena tvarované ocelové profily
- lehký ocelový skelet
V češtině se ustálený jednoslovný název zatím nevžil – proto se u nás běžně používá přímo zkratka LGSF.
Jak systém LGSF funguje
Tvarování za studena
Profil vzniká válcováním ocelového pásu za pokojové teploty, nikoli válcováním za tepla. Tvarováním se ocel zpevní a lze z tenkého plechu vytvořit tuhý nosný prvek.
Profily C a Omega
Základem systému jsou otevřené profily tvaru C (sloupky, nosníky) a Omega (ztužení, latě). Tvar průřezu a rozteč prvků vycházejí ze statického výpočtu, ne z katalogu.
Prefabrikace panelů a vazníků
Z profilů se ještě ve výrobě sestaví celé stěnové panely a střešní vazníky. Na stavbu přijíždí konstrukce připravená k okamžitému osazení.
Šroubované spoje, suchý proces
Prvky se spojují samovrtnými šrouby. Na stavbě se nesvařuje ani nemíchá beton, takže montáž nezávisí na počasí ani na technologických přestávkách na vyzrání.
Výroba LGSF profilů na vlastních CNC linkách
Záběry z naší výrobní haly – válcování tenkostěnných profilů a kompletace stěnových panelů.
Podle čeho se LGSF navrhuje a posuzuje
LGSF není alternativní ani provizorní způsob stavění. Je to systém navrhovaný podle platných eurokódů.
Eurokód 3, část 1-3 – za studena tvarované prvky a plošné profily
Návrhová norma pro tenkostěnné za studena tvarované konstrukce. Doplňuje obecná pravidla Eurokódu 3 o posouzení lokálního boulení štíhlých průřezů. Norma se vztahuje na jmenovité tloušťky oceli 0,45–15 mm. V listopadu 2024 vyšla její 2. edice.
Kontinuálně žárově pokovené ocelové ploché výrobky pro tváření za studena
Norma pro ocelový pás, ze kterého se profily válcují. Určuje jakost oceli i hmotnost kovového povlaku. Označení Z je klasický zinek (Z275 = 275 g/m² v součtu obou stran), označení ZM je slitinový povlak zinek–hliník–hořčík. My používáme pás jakosti S350GD s povlakem ZM.
Provádění ocelových a hliníkových konstrukcí – posuzování shody nosných dílců
Podle této normy se posuzuje shoda a označení CE u nosných ocelových dílců uváděných na trh.
Navrhování konstrukcí odolných proti zemětřesení
Norma, podle které se počítá seismické zatížení stavby. Seismická odolnost konkrétní budovy je vždy výsledkem výpočtu podle této normy – nelze ji vyjádřit stupněm Richterovy stupnice.
Z čeho stavíme my
Konkrétní materiál a rozměry, se kterými pracujeme – ne obecný popis technologie.
- Jakost oceli
- S350GD +ZM
- Povrchová úprava
- Magnelis® ZM200 – ZM310
- Hmotnost povlaku
- 200 – 310 g/m²
- Šířka C profilů
- 90 a 140 mm
- Tloušťka materiálu
- 0,8 – 1,2 mm
- Označení CE
- Ano, dle EN 1090-1
Konstrukční ocel dle EN 10346 s mezí kluzu 350 MPa.
Slitinový povlak 93,5 % zinku, 3,5 % hliníku a 3 % hořčíku nanášený žárově za kontinuálního provozu. Označení ZM dle EN 10346.
V součtu obou stran; odpovídá tloušťce vrstvy 16 µm (ZM200) až 25 µm (ZM310) na každou stranu.
Nosné sloupky a nosníky stěnových panelů.
Platí pro C i Omega profily. Norma ČSN EN 1993-1-3 pokrývá rozsah 0,45–15 mm.
Nosné dílce uvádíme na trh s posouzenou shodou podle EN 1090-1.
Co je na LGSF doložené
Záměrně uvádíme jen to, co lze podložit normou nebo publikovaným výzkumem – včetně podmínek, za kterých to platí.
Protikorozní ochrana nad rámec běžného pozinku
Recenzovaný výzkum (Lawson a kol., Proceedings of the ICE – Construction Materials, 2010) stanovil na základě měření úbytku zinku návrhovou životnost běžného pozinkování Z275 na více než 200 let – v dobře zateplené a udržované obálce budovy. My používáme slitinový povlak Magnelis® ZM, u kterého nezávislé posouzení Steel Construction Institute z prosince 2024 uvádí, že ZM310 poskytuje v typických aplikacích lehkých ocelových konstrukcí ochranu, která není nižší než u povlaku Z600.
Nehořlavý materiál – třída A1
Ocel je anorganický materiál, který v evropské klasifikaci reakce na oheň podle EN 13501-1 spadá do nejvyšší třídy A1 (nehořlavé). Požární odolnost celé stěny nebo stropu (REI) je ale vlastnost celé skladby včetně opláštění – dokládá ji požárně bezpečnostní řešení projektu.
Odolnost proti biologickému napadení
Pozinkovaná ocel nehnije, neplesniví a nenapadá ji dřevokazný hmyz. Nesesychá, nekroutí se a nemění rozměry s vlhkostí – konstrukce si drží geometrii po celou dobu životnosti.
Vysoká tažnost oceli
Ocel je vysoce tažný (duktilní) materiál, který se při přetížení deformuje, místo aby se křehce porušil. Proto patří mezi materiály používané i v seismických oblastech. Konkrétní seismická odolnost stavby se vždy posuzuje výpočtem podle ČSN EN 1998.
Přesnost daná výrobou, ne řemeslem
Profily se válcují na CNC lince podle dat z modelu, takže rozměry nezávisí na podmínkách na stavbě. Dílce dosedají na sebe podle výkresu a montáž je opakovatelná.
Recyklovatelnost
Ocel lze recyklovat opakovaně bez ztráty mechanických vlastností. Po skončení životnosti stavby zůstává materiál konstrukce plnohodnotnou druhotnou surovinou.
LGSF, dřevostavba a zděná stavba
Porovnáváme vlastnosti stavebních technologií. Vhodnost systému vždy závisí na konkrétním záměru a lokalitě.
| Vlastnost | Ocel (LGSF) | Zděná stavba | Dřevostavba |
|---|---|---|---|
| Způsob výstavby | Suchý – šroubované spoje | Mokrý – malta, beton, omítky | Suchý – tesařské a šroubové spoje |
| Montáž hrubé konstrukce RD | 3–5 dní | Týdny až měsíce | Dny až týdny |
| Závislost na počasí | Minimální – bez technologických přestávek | Vysoká – vyzrávání, mrazy | Nízká, materiál je ale citlivý na zamokření |
| Reakce na oheň (EN 13501-1) | A1 – nehořlavé | A1 – nehořlavé | D až E – hořlavé |
| Biologické napadení | Nehnije, neplesniví, bez škůdců | Nehnije | Nutná ochrana proti hnilobě a hmyzu |
| Rozměrová stálost | Nesesychá, nekroutí se | Vysoká, dotvarování zdiva | Sesychání a bobtnání s vlhkostí |
| Hmotnost konstrukce | Nízká – menší nároky na základy | Vysoká | Nízká |
| Recyklovatelnost | Opakovaná, bez ztráty vlastností | Omezená – převážně na recyklát | Obnovitelný zdroj, energetické využití |
Kde se LGSF používá
Rodinné domy
Přízemní i patrové domy, hrubá stavba i dodávka na klíč.
Nadstavby a přístavby
Nízká hmotnost konstrukce umožňuje nadstavbu bez zesilování stávajících základů.
Haly a provozní objekty
Skladovací, výrobní a zemědělské objekty včetně zastřešení a vestaveb.
Střešní vazníky a krovy
Ocelové vazníky jako náhrada dřevěného krovu, včetně velkých rozponů.
Garáže, přístřešky a terasy
Menší objekty, kde se vyplatí přesnost prefabrikace a rychlost montáže.
Stavba svépomocí
Stavební sada s projektem, spojovacím materiálem, návodem a zaškolením.
LGSF u nás: od profilu po hotovou konstrukci
Profily si vyrábíme sami na vlastních CNC válcovacích linkách, takže konstrukce vzniká podle statického výpočtu konkrétní stavby – ne skládáním z katalogových dílů. Zajistíme projekt včetně statiky, výrobu profilů, prefabrikaci panelů a vazníků i montáž na místě.
- Vlastní výroba C i Omega profilů z oceli S350GD
- Povlak Magnelis® ZM200–ZM310 přímo z hutě
- Nosné dílce s označením CE dle EN 1090-1
- Projektová dokumentace a statika pro stavební povolení
- 100% prefabrikace stěnových panelů a střešních vazníků
- Montáž ocelové konstrukce rodinného domu za 3–5 dní
- Stavební sady pro svépomocnou výstavbu
Časté dotazy k LGSF
LGSF je zkratka anglického Light Gauge Steel Framing, tedy stavění z tenkostěnných ocelových profilů. Setkáte se i s variantami LGS, LSF (Light Steel Frame) nebo s inženýrským označením CFS (cold-formed steel), které popisuje totéž. Česky se technologii říká lehká nebo tenkostěnná ocelová konstrukce.
Zvažujete stavbu z oceli?
Řekněte nám, co plánujete. Připravíme nezávaznou nabídku na konstrukci i montáž – a rádi s vámi probereme, jestli je pro váš záměr LGSF opravdu ta správná volba.
